Inhaltsverzeichnis
	FA 12/2009
	FA 06/2007
	CQDL 06/2007
	CQDL 01/2007
	CQDL 11/2006
	CQDL 09/2006
	Log. per. Antenne
FA 12/2009
Inhalt:	WLAN als Amateurfunkapplikation
Autor:	DD9PS
Rubrik:	Amateurfunktechnik
Heft/Seite:	12/1275 - 2009
FA 06/2007
Inhalt:	Lässt sich WLAN-Hardware legal im Amateurfunk nutzen?
Autor:	DD9PS
Rubrik:	Amateurfunkpraxis
Heft/Seite:	6/600 - 2007
	Literatur
2	http://www.wimo.de/cgi-bin/verteiler.pl?url=wlanrouter_d.htm
3	http://www.darc.de/referate/vus/down/protokoll.pdf
4	http://bundesrecht.juris.de/afuv_2005/BJNR024200005.html
5	http://www.bundesnetzagentur.de/media/archive/1820.pdf
6	http://wwwspies.in.tum.de/MVS/sem06/contents/WLAN_Ausarbeitung.pdf
7	http://www.rlx.lu/~lx1tb/wrt54gs/
8	http://en.wikipedia.org/wiki/Hinternet
9	http://www.gb7imk.co.uk/wlan_diary.htm
10	http://www.qsl.net/kb9mwr/projects/wireless/plan.html
11	http://www.piratensenderbuch.de/
12	http://www.cisco.com/univercd/cc/td/doc/product/software/ios124/124tcg/twlr_c/wlcgrad.htm#wp1063392
13	http://www.elektronik-kompendium.de/sites/net/0907041.htm
14	http://de.wikipedia.org/wiki/Dynamic_Frequency_Selection
CQDL 06/2007

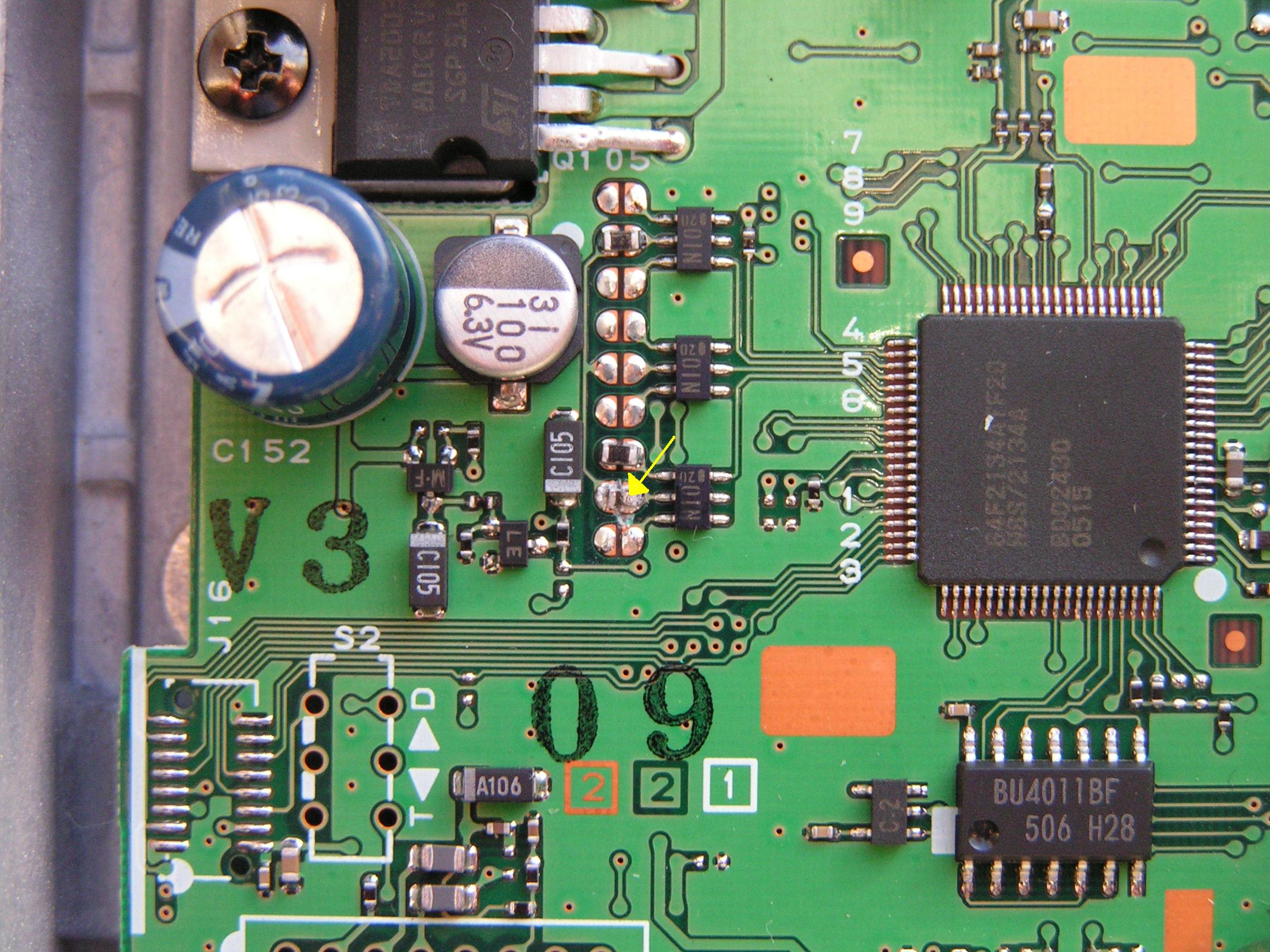

Foto mit gelbem Pfeil

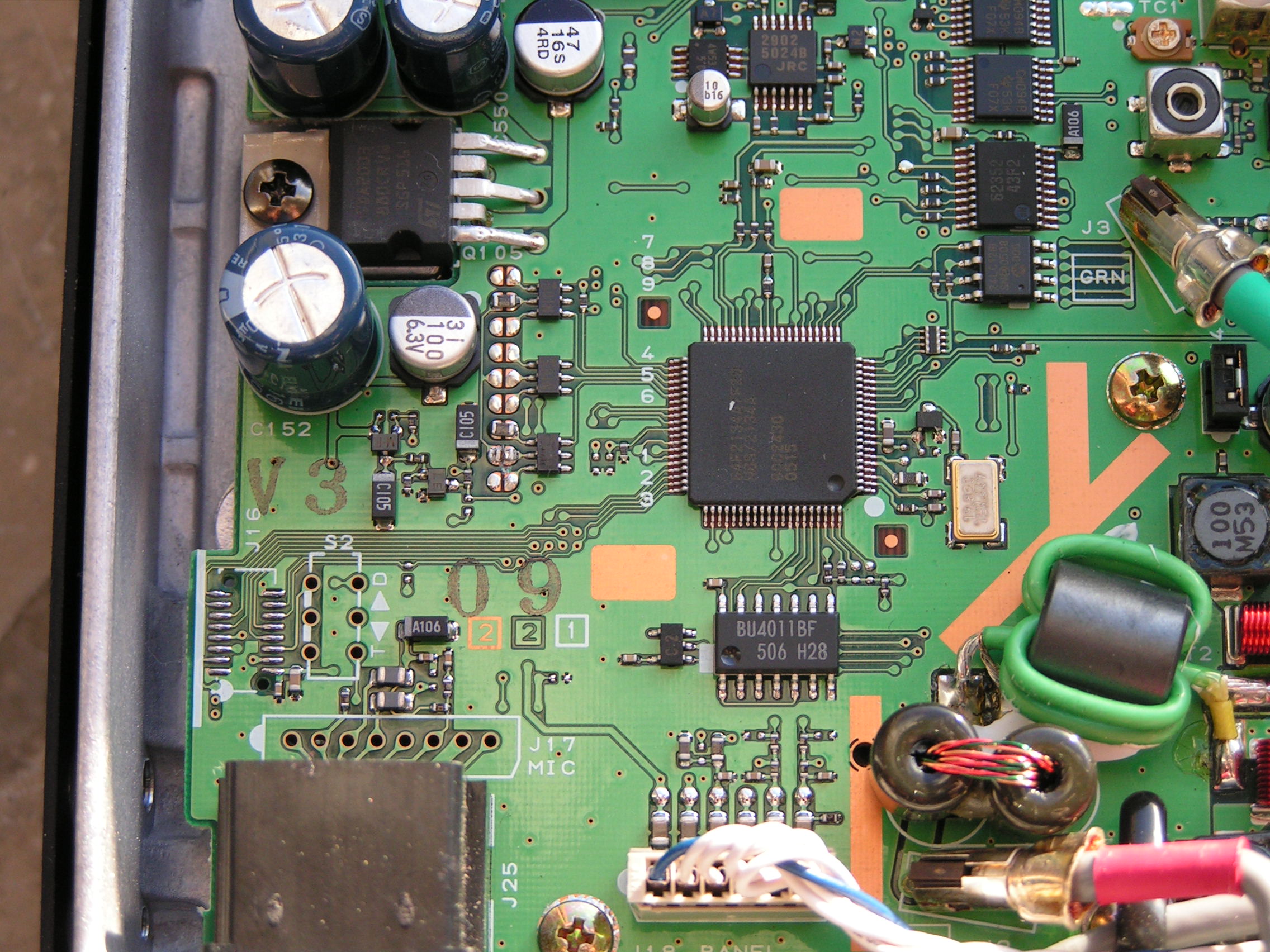

Foto Übersicht
Hinweis zum Reset	DO1GTB hat seinen FT 897 D erfolgreich umgebaut. Dort mussten die Tasten (V/M) + (Func) beim Einschalten benutzt werden, damit die TRX Erweiterung aktiviert wird. Andere Reset Varianten haben dort nicht funktioniert.
CQDL 01/2007
ZIP Archiv der HTML Datei zum heruterladen	locatoranzeigen.zip (aktualisiert auf Google Maps, cqdl 03/2010 S197)
CQDL 11/2006
EZNEC 4.0 Datei	DQ70.EZ
EZNEC 4.0 Datei	DQ2.EZ

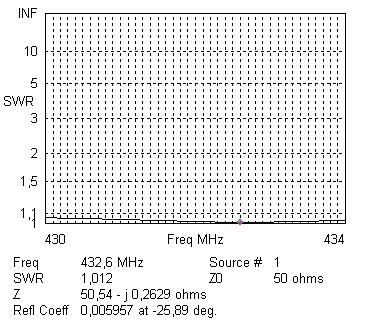

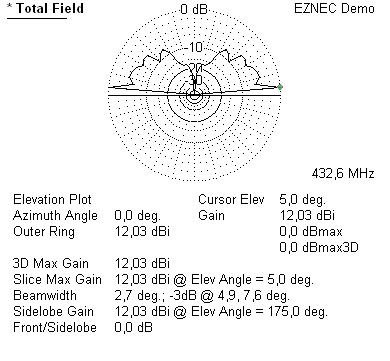

	Mit den im Beitrag benannten Radialen sind natürlich Reflektoren gemeint. Bei der Doppelquad nach DL7KM wird der Fußpunktwiderstand von 50 Ohm über den Abstand und die Position der Reflektoren zum Strahler erreicht. Die Simulationen zeigen, dass ein Fußpunktwiderstand von 50 Ohm auch ohne Reflektoren erzielt werden kann. Die Simulation berechnet das Antennendiagramm der 70cm Antenne nicht im freien Raum, sondern in einer Höhe von ca. 1,7m. Dort hängt sie auf meinem Balkon.
		é
CQDL 09/2006
Artikel Doppelquad für 2m	siehe CQDL September 2006
Titelbild

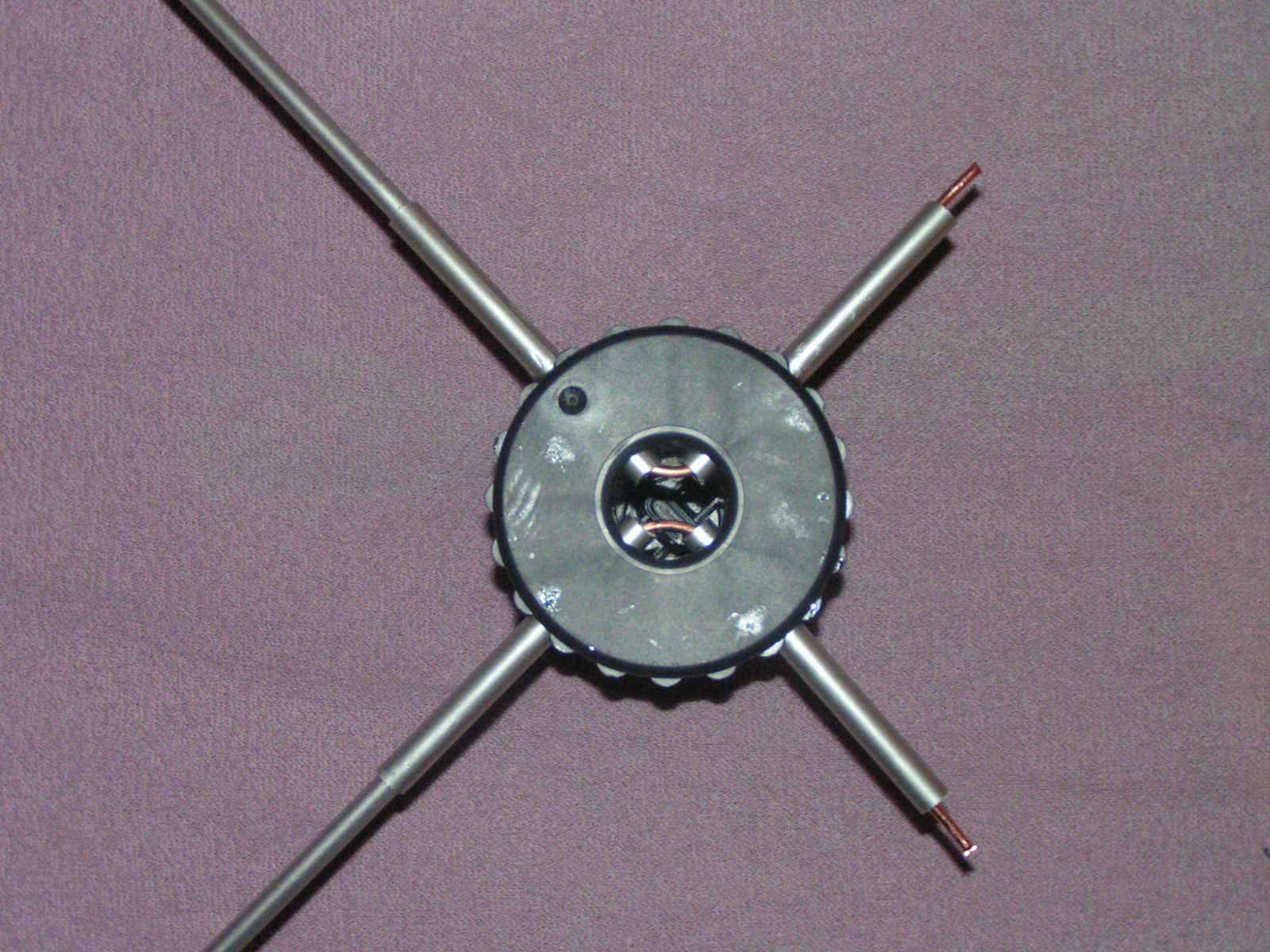

Anschluss

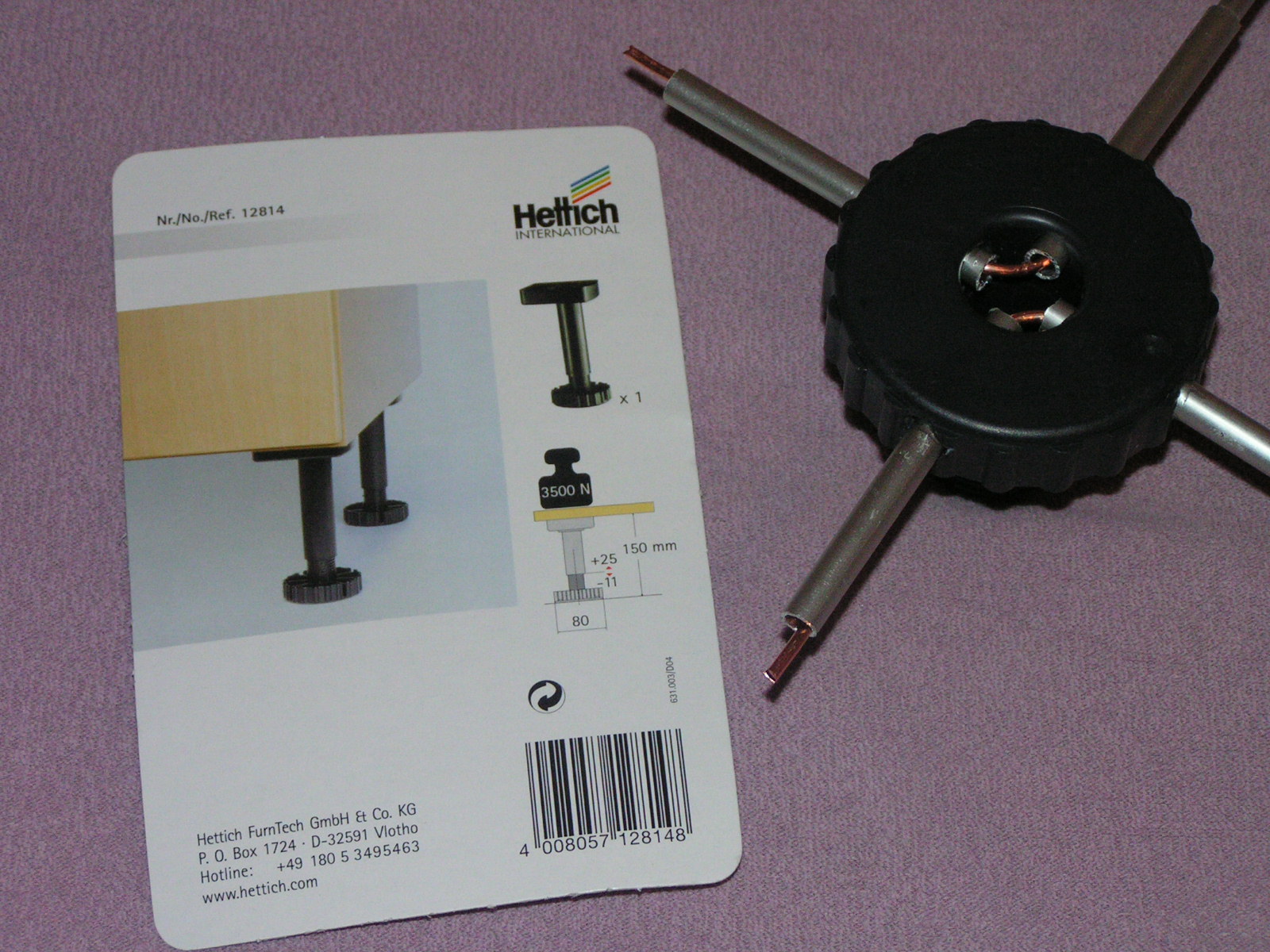

Fuß aus dem Bauhaus
Video Doppelquad (Funktionsnachweis)	(nur für Windows Media Player + DSL Zugang)
Video Vergleichsantenne	(nur für Windows Media Player + DSL Zugang)
Hinweise	Um die Nachbausicherheit zu erhöhen werde ich hier zusätzliche Hinweise veröffentlichen, welche mir per E-Mail zugeleitet worden sind: Manche Aluminiumrohre aus dem Baumarkt sind eloxiert. Das gilt auch für die von mir verwendeten Rohre - es war mir bisher nur noch nicht aufgefallen. Das ist aber auch nicht so wichtig, denn die Antenne funktioniert ja richtig gut. Hierüber freue ich mich jeden Tag, weshalb ich versucht habe, diese Freude mit weiteren Hobbybastlern zu teilen. Innen sind die von mir im Bauhaus erworbenen Rohre nicht eloxiert. Das ist wirklich entscheidend! Das äußere Eloxal hat sich regelmäßig abgeschliffen, wenn ich das 6mm Rohr in das 8mm Rohr geschoben habe. Die Qualität der elektrischen Verbindung war vollkommen ausreichend, weshalb ich bei meinen Versuchen auch nicht über das Eloxal gestolpert bin. Außerdem reicht der Kupferdraht über das 8mm Rohr hinaus bis in das 6mm Rohr hinein und schafft so ebenfalls eine elektrische Verbindung. Aufgrund von einigen E-Mails bin ich der Sache nachgegangen. Nach meinen Erfahrungen gibt es zumindest bei der Ausgangsleistung, die mein Transceiver erzeugen kann (50 Watt), keine Probleme. Sind die Alu-Rohre auch innen eloxiert (gibt es solche überhaupt?), dann kann man sie nicht verwenden. Der 6mm² Kupferdraht wird in ausreichender Länge (mindestens 2cm länger als das 8mm Rohr) einfach über Eck in die innen gut leitenden Alu-Rohre gebogen. Hierdurch entsteht eine Klemmverbindung zwischen dem Kupferdraht und den Alurohren. Die Qualität dieser elektrischen Verbindung war bei meinen Versuchen ausnahmslos ausreichend. Je nach Umgebung kann die Resonanzfrequenz etwas zu hoch liegen. Deshalb sollten die 8mm Rohre anstatt 8cm eine Länge von 12cm haben. Es handelt sich um eine Antenne für den Betrieb auf dem Balkon oder der Terrasse. Sie ist nicht Sturm erprobt! Ich setzte sie jedoch seit einem Jahr dem Regen, dem Frost und der Hitze aus. Bisher scheint sie das gut zu verkraften. Zum Zeitpunkt des Funktionstests (Siehe Video) ist die Antenne fast ein Jahr alt.
EZNEC 4.0 Datei	DQ2.EZ
		é
log. per. Antenne	Log-Periodic-Antenna-Programm.zip
World Prefix Map	http://www4.plala.or.jp/nomrax/DXCC.htm
